多层住宅小区箱泵一体化加压供水设备节能环保采用中赢方案

箱泵一体化加压供水设备设计方案

住宅小区给水系统的要求

      多层住宅小区已取消屋顶水箱，逐渐采用箱泵一体化加压供水设备，而对于十二层及十二层以下的"小高层"，《民用建筑水灭火系统设计规程》中规定"当采用小区集中给水泵房的生活消防共用给水系统时，可不设高位水箱。但应符合下列规定：①泵房的给水服务半径不宜大于150m；②消防泵和生活泵的电源应不低于按二级负荷的要求供电或自备柴油发电机；③消防泵的流量应满足生活和消防同时给水的流量；④泵房的出水压力平时不应大于0.45MPa，且应保证室内消火栓给水系统充满水；在灭火时应满足室内消防给水系统的压力；⑤室内消火栓给水系统竖管的顶部应设自动排气阀"。设备初次运行时，先根据当地自来水管网进水压力最低限值设定压力保护值；设备通电置于自动工作状态。徽机控制系统实时检测自来水压力与用户管网供水压力。

      用水低峰时，当自来水管网供水量足、供水压力完全满足用户管网压力要求，箱泵一体化加压供水设备徽机控制系统控制水泵进入睡眠状态或由稳压系统进入、保压状态，用户的用水均从设备旁路直通管直接供给用户，节能100%。

      用水高峰时，当自来水管网供水量足、压力不足时，徽机控制系统根据水泵进水口的自来水进水压力和用户所需用水量，变频软启动水泵，叠压补充不足部分，差多少，补多少，即充分利用自来水管网原有压力，又确保用户所需压力恒定。

　　当自来水管网供水压力下降到事先设定的保护压力值时，徽机控制系统通过限压保护装置，保证自来水管网供水压力不再下降、底层直供水用户管网压力不破坏，加压用户的水量又能够满足。

　　当自来水管网供水不足、压力又不足时，设备通过微机控制系统、防负压装置和限压保护装工协同工作，确保在不对自来水管网产生负压的前提下向用户供水。

　　当系统停电时，恢复自来水管网自然供水；来电时，自动唤醒设备。

　　当自来水管网完全停水，系统自动停机；来水时，恢复正常运行。

2.2 用水量计算及水泵的选型

（1）用水量计算

设计流量的大小直接关系到水泵的选型、管网的口径及给水的安全保证性。目前，一般住宅小区的设计流量主要包括以下几方面；

①居民生活用水；

②公共建筑用水；

③消防用水；

④绿化用水；

⑤浇洒道路用水；

⑥未预见水量及管网漏失水量。

      其中，公共建筑用水可按现行《建筑给水排水设计规范》给水当量计算；浇洒道路和绿地用水量应根据路面、绿化、气候和土壤等条件确定，草本植物可选 2.0L/（m2·d）；木本植物可选1.0L/（m2·d）；未预见水量及管网漏损量，可按最高日用水量的10%-15%合并计算。而最难确定的是小区居民生活用水，这主要是住宅小区大小不一，幢数不同。这就决定了住宅小区居民生活用水量的确定，既不同于城市市政给水设计，也不同于建筑物室内给水设计。平时我们进行设计时，通常采用经验做法；小区生活用水干管按最高日最大时流量公式进行计算，宅前支管和进户管按当量以设计秒流量公式进行计量。如表1为某设计院设计的某住宅小区的生活用水量计算结果。

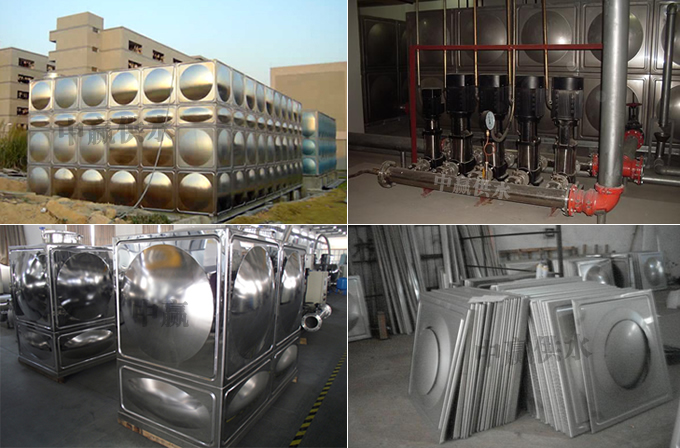

箱泵一体化加压供水设备特点

1. 投资少、无水池、不用消毒。

2. 体积小、占地少、安装方便。

3. 高效节能，全部充分利用自来水管网压力，三重强制叠压、耗电少，运行费低。

4. 全不锈钢流道，全密封带压稳流补偿系统，彻底隔绝污染源，清洁环保。

5. 水压稳定，不会造成市政管网压力波动。

6. 全自动控制运行，无人值守设计。

7. 超强保护，故障自动显示，报警。

8. 模拟屏人机对话，可随时查询、设定、调整运行参数。

9. 旁通设计，自动切换，停电不停水。

10. 高寿命。运行效率高，可提高水泵的寿命3倍以上。

箱泵一体化加压供水设备说明：

1、箱泵一体化加压供水设备控制技术基本说明：

     系统设定一恒定压力值，如果管网压力高于设定压力值时，压力变送器将管网压力反馈给变频控制柜，自来水可通过直供管路直接到达用户管网对用户进行供水。当市政管网压力变化或用户管网用水量变化使管压力低于设定压力时，压力变送器将管网压力反馈给变频控制柜中的PlD控制器，通过PlD控制器调整变频器的输出频率，启动水泵机组并调节水泵转速保持恒压供水；如果不能满足供水要求时，则控制柜将控制多台工频泵的启停和变频泵的转速，从而达到恒压变量供水的要求。

2、箱泵一体化加压供水设备负压消除技术基本说明：

     箱泵一体化加压供水设备采用微机变频技术和有效的负压处理技术实现叠压供水.具体如下: 该设备通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且克服了对管网的不良影响。该设备通过管网压力表、真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，实时反馈，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证该设备不对城市管网产生影响。.

     当市政管网停水时，水泵机组仍可工作，直到稳流补偿器中的压力下降至电接点所设定的下限压力后自动停机，来水后自动开机。停电时，水泵机组停止工作，自来水可通过直通管路进入用户管网。来电时机组自动开机恢复正常供水。

    1.采用无负压控制器时刻监测市政管网及补偿罐中的压力，当自来水压力不足时，无负压控制器开始工作，保证市政管网的水压不受影响。

    2.采用能量储存器开始工作，保证罐中的水能够最大程度的补偿到用户管网中，抑制负压产生，保证不对市政管网产生任何影响。

    3.采用储能与释放调节装置双向补偿器可自动对自来水管网进行持续水量补偿，还可以对用户管网起压稳压补偿的作用，确保该设备对自来水管网不产生负压。

    4.独特的三腔分腔补水技术正适应了新的供水模式的发展的需求，能够保证在用水高峰期最大程度的把无负压稳压罐中的水补偿给用户，以保障高区用户的正常用水。

箱泵一体化加压供水设备抑制系统：

     箱泵一体化加压供水设备根据负压生成条件，采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以上运行时，设备正常供水，当主管网压力在设定保护压力以下运行时，自动无塔供水器降压供水，自动调整设备运行工况，当主管网压力进一步降低到限制使用压力以下时，自动无塔供水器停止运行，使设备在满足管网制约条件下平滑，稳定地调节水泵出口流量，最大限度满足用户要求。

箱泵一体化加压供水设备小流量停机保压系统：

     箱泵一体化加压供水设备可根据用户设备需要增设小流量停机保压系统，设备在正常工作时，变频器可设定工作下限频率，在小流量状态可实现设备保压停机，以保证设备最大限度的节能。较普通停机保压功能相比，具有停机时间长.系统压力波动小，可有效的延长水泵的停机时间，避免小用水量时水泵频繁开停机，有效的延长水泵使用寿命的特点。设备还可以配备气压罐，充分利用气压体的缓冲能力，有效的对于停机水锤进行缓冲，最大限度的减少了停机水锤对用户管网的破坏。

      箱泵一体化加压供水设备优点是，不需建造水塔，投资小、占地少，布置灵活，建成投产快。箱泵一体化加压设备采用水气自动调节、自动运转、节能与自来水自动并网，停电后仍可供水，调试后不需看管。箱泵一体化加压设备广泛用于企业、事业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内，日供水量在3000m3以内场所，供水高度达100米以上。
