同层排水系统原理及安装示意图详解让你一步了然（2017）

​

同层排水系统简说

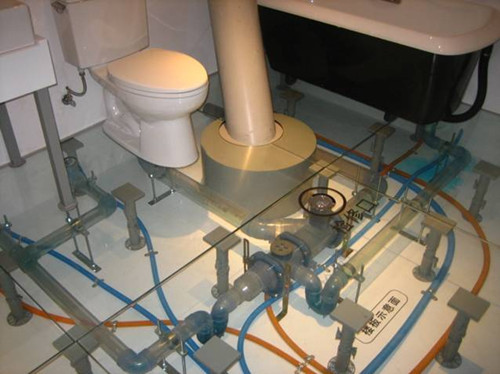

    同层排水是指卫生间内卫生器具排水管（排污横管和水支管）均不穿越楼板进入他户。在同楼层内平面施工敷设使得污水及废弃物的排放达到或超过同类和其他排水方式，顺利进入排水总管（主排污立管），一旦发生需要疏通清理的情况，在本层套内就能解决问题的排水方式。简称“同层安装”，也叫同层排水。

同层排水系统优点：
　　1、产权明晰：卫生间排水管路系统布置在本层（套）业主家中，管道检修可在本（家中）内进行，不干扰下层住户。
　　2、卫生器具的布置不受限制：因为楼板上没有卫生器具的排水管道预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

      3、排水噪音小：排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。
　　4、渗漏水机率小：卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病因的传播。

    5、不需要旧式P弯或S弯：由“座便接入器”“多功能地漏”和“多功能顺水三通”接入，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。现在由旧式P弯和S弯产生而其自身无法克服的弊端，我们的同层安装排水方式可以全部解决。

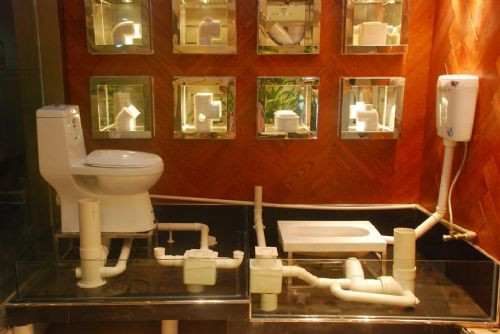

同层排水系统安装方式
　　从墙体结构安装方式上分为三种不同的方式：
　　①降板：即采用卫生间楼板（或局部楼板）下沉的方式②墙排（以管道隐弊安装系统为主要特征）方式③垫层式。

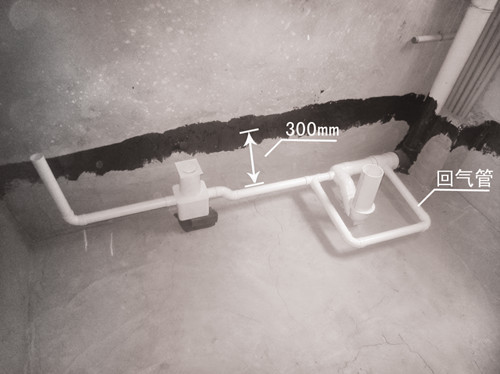

    （1）降板：卫生间下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下层（局部）300mm作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下层楼板敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和层面。01SJ914图集指出，采用这种方式时，应该使用一种叫“多功能专利地漏”的管配件。现有的降板通常是指卫生间的一次防水层面，低于客厅毛坯层面。用数据来区分有：350mm，450mm不等。同层降板为：200mm，同比降板为350mm，450mm等方式净空高度可提高200mm~300mm，少回填200mm~300mm。回填量小、密实度有保证，省工省料，土建综合成本小，堵漏维修方便，卫生间无须吊顶，增加了整体净空高度，更重要的是减少了楼体的承载负荷。

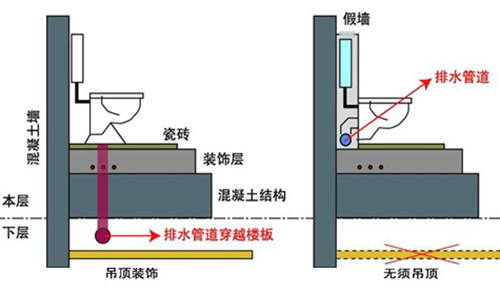

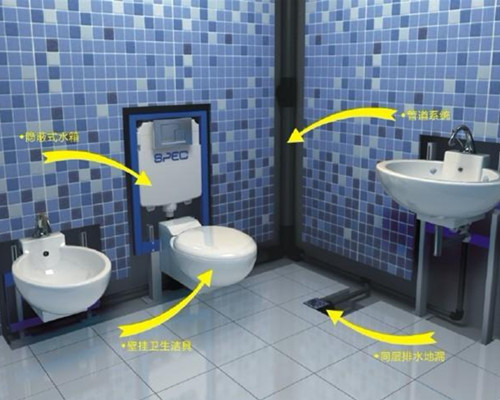

　　（2）墙排，由欧洲引入，是指卫生间洁具后方砌一堵假墙，形成的宽度的布置管道的专用空间，排水支管不穿越楼板在假墙内敷设、安装，在同一楼层内与主管相连接。墙排水方式要求卫生洁具选用悬挂式洗脸盆、后排水式坐便器。该方式达到了卫生、美观、整洁的要求。目前很多住宅选用了此种排水方式，同层排水主要构成件为：立管、支管、隐蔽式水箱及地漏等。
　　（3）垫层式：指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改选中不得已的情况下偶尔采用。新的工程由于其施工难度大，费工费料，影响美观，增加楼体的承载负荷。现已不再使用了。

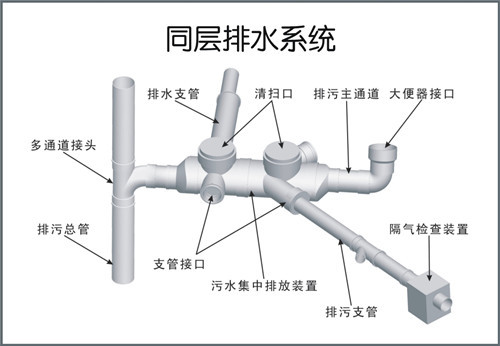

　　同层排水系统主构成件为：总管、多通道接头、导向管件、回气连接管、座便接入器、多功能地漏、漏水处理器等。
