无塔恒压供水系统中的变频器内置PID功能

      据悉，随着电力电子技术的发展，中赢公司采用带有内置PID功能的变频器生产出的无塔恒压供水系统，降低了设备成本，提高了生产效率，节省了安装调试时间。改变了以往变频调速无塔恒压供水系统采用带有模入/模出的可编程控制器或PID调节器，PID算法编程难度大，设备成本高，调试困难的局面。

　　自从通用变频器问世以来，变频调速技术在各个领域得到了广泛的应用。变频调速无塔恒压供水系统以其节能、 高品质的供水质量等优点，在实际应用中得到了很大的发展。充分利用变频器内置的各种功能，对合理设计变频调速无塔恒压供水系统，降低成本，保证产品质量等方面有着非常重要的意义。

　　针对传统的变频调速供水设备的不足之处，国外不少生产厂家近年来纷纷推出了一系列新型产品，如ABB公司的ACS600、ACS400系列产品，富士公司的G11S/P11S系列产品,北京菱科LK600P系列。这些产品将PID调节器以及简易可编程控制器的功能都综合进变频器内，形成了带有各种应用宏的新型变频器。这类变频器的价格仅比通用变频器略微高一点，但功能却强很多，具有运转时间累积及智慧型异常履历机能，易于系统之维护管理，专门风机水泵设计，可实现一带三台水泵自由转换，简易实用。所以我们在新建的生活小区中就采用了这种新型的设计方案。

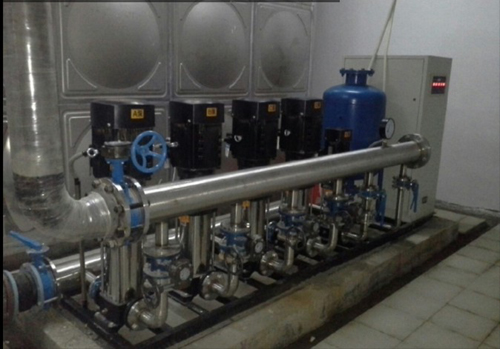

　　该无塔恒压供水系统采用2台水泵，一用一备，由可编程控制器定时切换。若用水量大，变频器也可以通过可编程接口向可编程控制器发出信号，由可编程控制器控制两台泵同时工作，一台变频运行，一台工频运行。传感器反馈的水压信号直接送入变频器自带的PID调节器输入口AI2+、AI2-，而压力设定既可以使用变频器的键盘以数字量的形式设定，也可以采用一只电位器以模拟量的形式送入AI1+、AI1-。这样通过变频器的控制面板，在变频器的PID选项中选择合适的PID参数，并经过现场调试校正，设备就可以正常运行了。

　　由于PID运算在变频器内部，这就省去了对可编程控制器存贮容量的要求和对PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。由于变频器内部自带的PID调节器采用了优化算法，所以使水压的调节十分平滑，稳定。同时，为了保证水压反馈信号值的准确、不失值，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统的调试非常简单、方便。该设备自1997年10月在该生活小区运行以来，一直保持良好的运行状态，管网水压非常稳定，受到了小区用户的一致好评。
