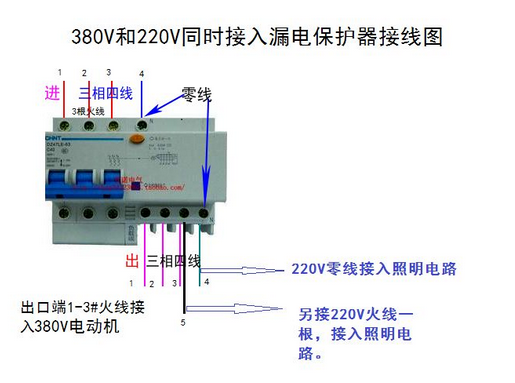

高手贡献的  漏电保护器接线图赶快收藏

​

漏电保护器接线要求如下：
1、 标有电源侧和负荷侧的漏电保护器不得接反。如果接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。
3、安装漏电保护器不得拆除或放弃原有的防护措施，漏电保护器只能作为电气防护系统中的附加保护措施。
4、安装漏电保护器时，要严格区分中性线和保护线。使用三极四线式和四极四线式漏电保护器时，中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线。
5、工作零线不得在漏电保护器负荷侧重复接地，否则漏电保护器不能正常工作。
6、采用漏电保护器的支路，其工作零线只能作为本回路的零线，禁止与其他回路工作零线相连，其他线路或设备也不能借用已采用漏电保护器后的线路或设备的工作零线。

漏电保护器简介

    漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种

漏电保护开关根据功能常用的有以下几种类别：
（1）只具有漏电保护断电功能，使用时要与熔断器、热继电器、过流继电器等保护元件配合。
（2）同时具有过载保护功能。
（3）同时具有过载、短路保护功能。
（4）同时具有短路保护功能。
（5）同时具有短路、过负荷、漏电、过压、欠压功能。
3.漏电保护插座是指具有对漏电电流检测和判断并能切断回路的电源插座。其额定电流一般为20A以下，漏电动作电流6～30mA，灵敏度较高，常用于手持式电动工具和移动式电气设备的保护及家庭、学校等民用场所。
