供水系统原理分类及各大供水系统的工作原理

恒压供水系统工作原理

      恒压供水系统采用气压式供水。利用密封罐体，利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体，使罐内气体受到压缩，压力逐渐增大。当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。恒压供水系统中的水压高于外界管网压力，自动送水至供水管网。当罐体内水位下降，罐内气体膨涨压力减小到指定的下限位置时，电接点压力表通过控制柜使水泵重新启动。如此反复，使设备不停供水。当罐内气体不足时，补气阀可自动补气。

恒压供水系统工作条件

1、输送介质：冷热清洁、非易燃易爆并不含固体颗粒或纤维的液体。

2、液体温度：常温型 -15 ℃至 +70 ℃ 热水型 +70 ℃ 至 +120℃

3、周围环境：无水滴、蒸汽，无漂浮性尘埃及金属微粒场所。无日光照射，高温及严重落尘场所。无腐蚀、易 燃性气体及液体场所。无震动、保养检查容易之场所。

4、环境温度： 高不超过 +45℃且通风良好。

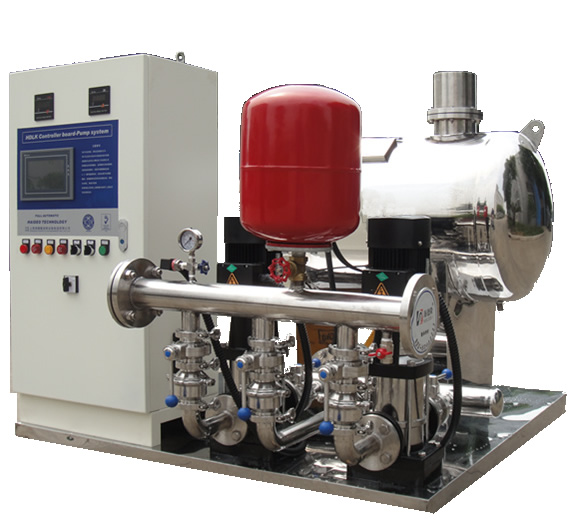

无负压供水系统工作原理

      无负压供水系统投入使用，自来水管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

      水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

      ①由于负压罐能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自>Q用)，而在用水高峰(Q自

      ②在Q自变频供水设备在城市高层建筑供水用得比较广泛。能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。
